Was wird in einem neuronalen Netz eigentlich gerechnet?
Der Weg vom einfachsten Modell, einer gewichteten Summe, über ein einzelnes Neuron bis zum Netz mit mehreren Schichten

Ausgangspunkt

Bisher war das neuronale Netz ein geschlossener Kasten.
Koordinate hinein, Höhe heraus, dazwischen Gewichte – 50 049 beim einfachen Netz aus Kapitel 2, 82 561 beim Standardbeispiel.
Jetzt schauen wir hinein: Aus dem einfachsten Modell, das es gibt, bauen wir Schritt für Schritt ein neuronales Netz.

Das einfachste Modell: eine gewichtete Summe

Für die Ermittlung der Höhe gibt es zwei Eingaben: Länge und Breite.

Das einfachste Modell nimmt jede davon mit einem Gewicht mal und zählt einen Grundwert dazu:

\[ \text{Höhe} = w_1 \cdot \text{Länge} + w_2 \cdot \text{Breite} + b \]

Das sind drei Gewichte: w₁, w₂ und der Grundwert b. Auf der Weltkarte beschreibt diese sehr einfache Formel eine schräge Ebene: Die Ebene steigt in eine Richtung gleichmäßig an und fällt in die andere gleichmäßig ab.

Mehr ist mit dieser einfachen Berechnungsweise nicht möglich. Kontinente, Gebirge und Ozeanbecken lassen sich damit nicht darstellen – das Training eines neuronalen Netzes mit dieser Architektur findet nur diese einfache Ebene.

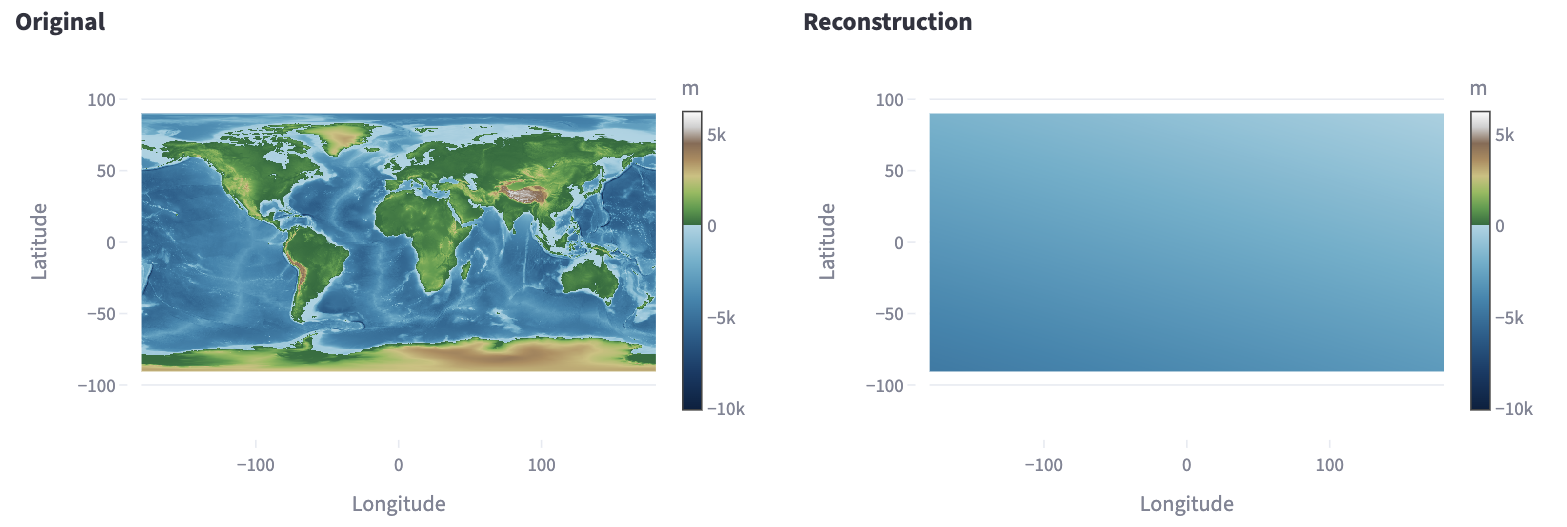

Links die echte Weltkarte, rechts das Ergebnis des einfachsten Modells: eine fast einfarbig blaue Fläche, die von unten links nach oben rechts ganz leicht heller wird.

So sieht das in der App aus: links das Original, rechts das trainierte Modell mit drei Gewichten. Das Ergebnis ist eine leicht geneigte Fläche, von den Kontinenten ist nichts zu sehen.

Ein Neuron: Summe und Knick

Ein Neuron: Länge und Breite werden mit je einem Gewicht multipliziert, addiert, um einen Grundwert ergänzt und dann geknickt: negative Summen werden zu 0, positive bleiben.

\[ \text{Ergebnis} = \text{ReLU}\,(w_1 \cdot \text{Länge} + w_2 \cdot \text{Breite} + b) \]

Ein Neuron, die kleinste Recheneinheit eines neuronalen Netzes, rechnet zunächst genau dasselbe wie das einfachste Modell: jede Eingabe mal ein Gewicht (w₁, w₂), alles addieren, einen Grundwert dazu (b). Dann kommt allerdings ein weiterer Schritt, der Knick:

Dieser Knick ist in der Fachsprache eine Aktivierungsfunktion. Ist die Summe negativ, gibt das Neuron 0 aus; ist sie positiv, gibt es den addierten Wert unverändert weiter. Die hier verwendete Aktivierungsfunktion heißt ReLU.

ReLU steht für Rectified Linear Unit, frei übersetzt „gleichgerichtete lineare Einheit“. Wie ein Gleichrichter in der Elektrotechnik nur den Strom in eine Richtung durchlässt, lässt ReLU nur positive Werte durch:

\[ \text{ReLU}(s) = \max(0,\, s) \]

Summe s	−3	−0,5	0	2	7,5
ReLU(s)	0	0	0	2	7,5

ReLU ist die gebräuchlichste Aktivierungsfunktion, weil sie sehr einfach zu berechnen ist und sich Netze damit gut trainieren lassen. Daneben gibt es andere, etwa GELU, deren Knick sanft gerundet ist; auch sie ist in der App wählbar.

Warum der Knick so wichtig ist: Ohne ihn wäre jedes Neuron nur eine gewichtete Summe. Schaltet man mehrere Neuronen ohne Aktivierungsfunktion hintereinander, ist das Ergebnis – eine Summe aus gewichteten Summen – wieder nur eine gewichtete Summe.

Auch tausend Neuronen ohne „Knick“ ergäben nur eine schräge Ebene. Erst durch den Knick kann das Netz die Richtung wechseln und so andere Funktionen als Geraden abbilden.

Mehr Neuronen, mehr Knicke

Bei der Abbildung der Weltkarte macht ein einzelnes Neuron Folgendes: Auf der einen Seite einer geraden Linie über die Karte gibt es 0 aus, auf der anderen Seite steigt sein Wert gleichmäßig an – wie eine Rampe, die an einer Kante beginnt.

Ein Netz aus vielen Neuronen addiert viele solcher Rampen mit verschiedenen Kanten und Neigungen. So entsteht eine Fläche, die sich biegen kann.

Wie viel Form in den Knicken steckt, zeigt ein einzelnes Höhenprofil: ein Schnitt quer durch Frankreich, die Alpen und Österreich bei 46,4° Nord. Hier gibt es nur eine Eingabe – die Position entlang des Schnitts –, und kleine Netze mit unterschiedlich vielen Neuronen sollen das Profil nachzeichnen.

Ein Höhenprofil durch die Alpen, angenähert mit 0, 3, 10 und 50 Neuronen: Ohne Neuronen bleibt eine waagerechte Gerade, mit 3 Neuronen ein grobes Dreieck, mit 10 Neuronen ein Anstieg mit Hochplateau, mit 50 Neuronen sind zwei Gipfel zu erkennen.

Keine Neuronen: Eine Gerade, die so gut wie möglich durch das Profil gelegt wird. Sie verfehlt die Höhen im Mittel um 779 m.
3 Neuronen: Drei Knicke ergeben ein grobes Dreieck – immerhin erkennt man, dass in der Mitte ein Gebirge liegt.
10 Neuronen: Flachland, Anstieg, Hochgebirge und Abstieg nach Osten sind getrennt zu sehen.
50 Neuronen: Die Linie zeigt zwei Gipfelbereiche und folgt dem Gelände deutlich genauer.

Jedes Neuron steuert einen Knick bei. Je mehr Neuronen, desto feiner kann die Linie dem Gelände folgen – aber desto mehr Gewichte muss man speichern.

Das gilt ebenfalls für die gesamte Erde. Hier das Ergebnis in der App mit einer Schicht aus 128 Neuronen:

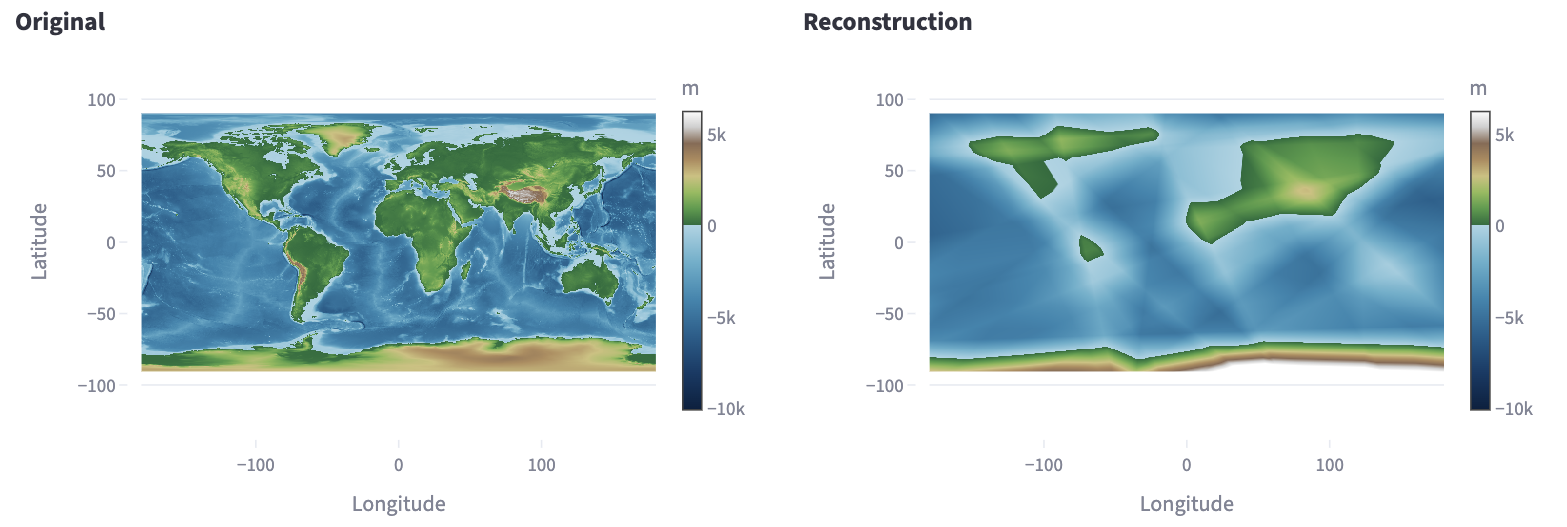

Links die echte Weltkarte, rechts das Ergebnis mit einer versteckten Schicht aus 128 Neuronen: Die Kontinente erscheinen als kantige Flächen mit geraden Rändern, die Antarktis als Band am unteren Rand.

Die Kontinente sind jetzt da, aber kantig, mit geraden Rändern. Das sind die Kanten der Rampen: Jedes Neuron knickt entlang einer geraden Linie über die Karte, und 128 solcher Linien zerlegen die Karte in Vielecke.

Mehrere Schichten

Neuronen werden häufig in Schichten angeordnet. Die Neuronen der ersten Schicht bekommen Länge und Breite als Eingabe. Die Neuronen der zweiten Schicht bekommen die Ergebnisse der ersten Schicht, die der dritten die der zweiten und so weiter. Ganz am Ende steht ein Ausgabe-Neuron ohne Knick, das die Ergebnisse der letzten Schicht zur Höhe zusammenzählt.

Die Schichten zwischen Eingabe und Ausgabe heißen versteckte Schichten, weil man ihre Werte von außen nicht sieht. Ein Netz mit versteckten Schichten nennt man auch Multi-Layer Perceptron oder kurz MLP – daher der Name der App-Vorlagen.

Mehrere Schichten lohnen sich, weil jede Schicht die bereits geknickten Formen der vorherigen noch einmal knickt. Aus wenigen Gewichten entstehen so sehr viele kleine Flächenstücke – viel mehr, als dieselbe Zahl von Gewichten in einer einzigen Schicht ergeben würde.

Gewichte zählen

Ein winziges Netz mit 2 Eingaben, 3 Neuronen in einer versteckten Schicht und 1 Ausgabe. Versteckte Schicht: 2 × 3 Verbindungen plus 3 Grundwerte gleich 9. Ausgabe: 3 Verbindungen plus 1 Grundwert gleich 4. Zusammen 13 Gewichte.

Jede Verbindung zwischen zwei Neuronen hat ein Gewicht, und jedes Neuron hat zusätzlich seinen Grundwert. Für eine Schicht gilt deshalb: Eingaben × Neuronen + Neuronen. So kommt das winzige Netz oben auf 13 Gewichte.

Für die Vorlage Plain MLP mit 128 Neuronen pro Schicht ergibt das:

Versteckte Schichten	Rechnung	Gewichte
0	2 + 1	3
1	(2 × 128 + 128) + (128 + 1)	513
2	513 + (128 × 128 + 128)	17 025
3	513 + 2 × (128 × 128 + 128)	33 537
4	513 + 3 × (128 × 128 + 128)	50 049

Drei Netze nebeneinander, jeweils mit den Eingaben Länge und Breite und der Ausgabe Höhe: mit einer, zwei und drei versteckten Schichten aus je vier gezeichneten Neuronen. Mit 128 Neuronen pro Schicht haben sie 513, 17 025 und 33 537 Gewichte.

Jede weitere Schicht mit 128 Neuronen kostet 16 512 Gewichte, denn jedes ihrer Neuronen ist mit allen 128 Neuronen der Schicht davor verbunden.

Das Standardbeispiel aus Kapitel 1 hat 82 561 Gewichte, obwohl es ebenfalls 4 Schichten mit 128 Neuronen hat. Der Unterschied steckt in der ersten Schicht: Sie bekommt dort nicht 2 Eingaben, sondern 256 – woher die kommen, erklärt Kapitel 5.

Mit 4 versteckten Schichten – das ist genau das einfache Netz aus Kapitel 2 – sieht das Ergebnis so aus:

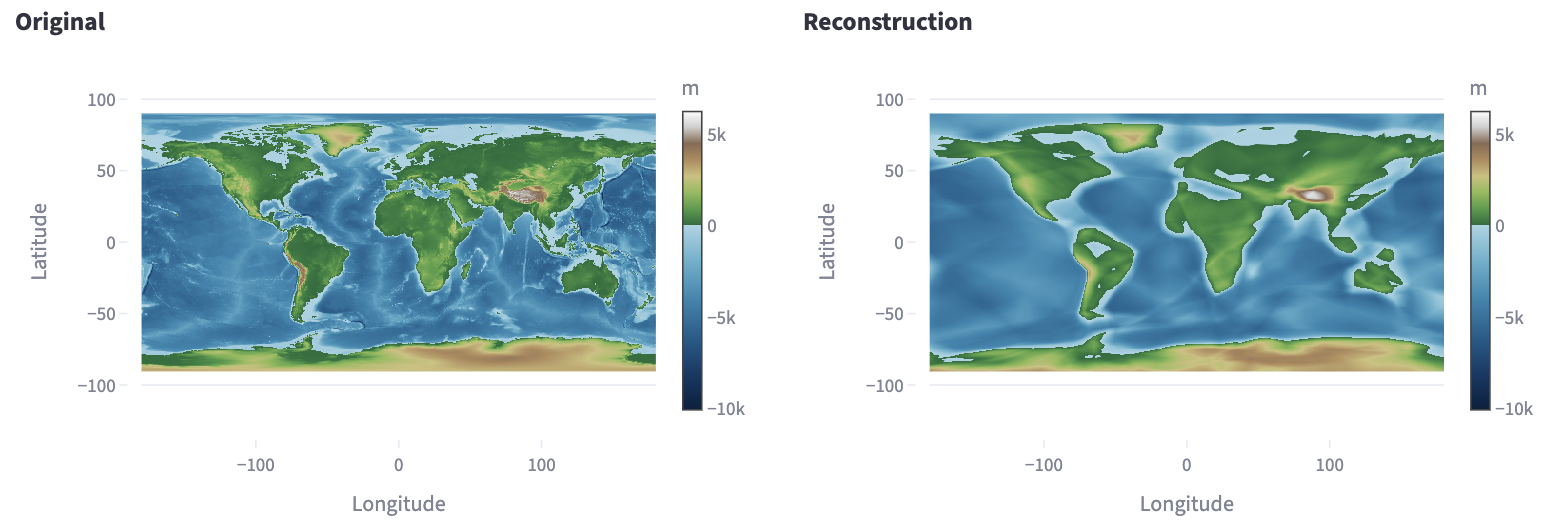

Links die echte Weltkarte, rechts das Ergebnis mit vier versteckten Schichten: Die Kontinente sind runder und besser zu erkennen, aber verschwommen; Gebirge und Küstenlinien fehlen weitgehend.

Die Kontinente sind runder und besser zu erkennen. Feine Einzelheiten fehlen aber noch immer: Gebirge sind verschwommen, Küstenlinien glatt gezogen. Mit noch mehr Schichten und Neuronen wird es nur langsam besser. Die Kapitel 4 und 5 zeigen zwei Kniffe, mit denen dasselbe Netz deutlich mehr Einzelheiten lernt.

Ausprobieren

Einfache Architektur

Wählen Sie in der Seitenleiste unter 2 · Network die Vorlage Plain MLP (fails on purpose).

Klappen Sie dann Architecture details auf und stellen Sie Coordinate input wie in Kapitel 2 auf lonlat, damit das Netz Länge und Breite als Eingabe bekommt. Schieben Sie anschließend den Regler Hidden layers ganz nach links auf 0. Darunter erscheint der Hinweis, dass es jetzt ein lineares Modell ist.

Seitenleiste mit aufgeklappten Architecture details: Vorlage Plain MLP, Coordinate input lonlat, Positional encoding none, Hidden layers 0 und der Hinweis Linear model.

Klicken Sie auf 🚀 Train. Das lineare Modell ist in wenigen Sekunden fertig. Danach sehen Sie das Ergebnis in den anderen Reitern, z. B. Maps & Error.

Andere Architektur

Stellen Sie Hidden layers auf 1, trainieren Sie neu und vergleichen Sie die Karte. Dann dasselbe mit 4 Schichten. Die Zahl der Gewichte steht jeweils im Reiter Idea & Budget.

Hinweis zum linearen Modell

Im Reiter Training kann die Fehlerkurve beim linearen Modell ansteigen statt fallen, und R² kann knapp unter 0 liegen.

Das ist kein Fehler: Das Training verkleinert den flächengewichteten Fehler (Kapitel 2), die Kurve und R² messen aber ungewichtet. Der Wert weighted RMSE sinkt während des Trainings – auf dem Standardgitter 1080 × 2160 von rund 2 780 m auf 2 390 m.

Für die schräge Ebene ist es ein Kompromiss: Sie passt besser zu den großen Flächen am Äquator und schlechter zu den Polargebieten, die ungewichtet viel mehr Zellen haben.

Ideen zum Weiterprobieren

Bei einer versteckten Schicht die Neurons per layer auf 8, 32 und 512 stellen. Wie verändern sich die Vielecke auf der Karte?
Unter Activation statt relu einmal gelu wählen. Das ist ein sanft gerundeter Knick – was passiert mit den kantigen Rändern?
8 versteckte Schichten ausprobieren. Wird die Karte deutlich besser, und was kostet das an Gewichten?
Im Reiter Maps & Error auf die Fehlerkarte achten: Wo liegen die größten Fehler – im offenen Ozean oder an den Küsten?

Weiterführende Links

3Blue1Brown: But what is a Neural Network? – anschauliche Einführung in Neuronen, Schichten und Gewichte (Englisch)
Google Machine Learning Crash Course: Neuronale Netzwerke – Knoten, versteckte Schichten und Aktivierungsfunktionen
