Geodaten in neuronalen Netzen speichern

Kapitel 4 · Die Erde ist eine Kugel

English version

Chester mit blauer Kappe und Maßband um den Hals wölbt eine flache Weltkarte über eine Kugel und näht die Kante zusammen. Aiko, ein leuchtendes neuronales Netz, steht links auf dem Tisch und hält den Faden.

Inhalt:

  • Warum sind Länge und Breite eine schlechte Eingabe für ein neuronales Netz?
  • Wie beschreibt man einen Ort stattdessen als Punkt auf einer Kugel?
  • Was ändert diese neue Vorgehensweise an der Datumsgrenze und an den Polen?

Ausgangspunkt

In den Kapiteln 2 und 3 bekam das neuronale Netz Länge und Breite als Eingabe – so, wie man Orte auf einer Weltkarte normalerweise angibt. Für Menschen ist das praktisch. Für das neuronale Netz ist das nicht so einfach.

Zwei Haken bei Länge und Breite

Links eine Kugel mit zwei benachbarten Punkten A und B an der Datumsgrenze, 22 km voneinander entfernt, und dem Nordpol als einzelnem Punkt. Rechts eine rechteckige Weltkarte, auf der A ganz rechts bei +179,9° und B ganz links bei −179,9° liegt; die obere Kante der Karte ist der Nordpol.

Die Naht. Die Länge läuft von −180° bis +180°. Ein Punkt bei 179,9° Ost und einer bei 179,9° West liegen auf der Erde nur 22 km auseinander – beide im Pazifik, ganz in der Nähe der Datumsgrenze, die ungefähr dem 180. Längengrad folgt.

Für das neuronale Netz sind es aber die Zahlen +179,9 und −179,9: so verschieden, wie zwei Längen nur sein können. Das Netz müsste lernen, dass zwei völlig verschiedene Eingaben fast dieselbe Höhe haben. Mit der Methode aus Kapitel 3, die aus vielen geraden Rampen eine Fläche baut, ist das schwer.

Die Pole. Am Nordpol hat die Länge keine Bedeutung: Jede Länge zwischen −180° und +180° beschreibt denselben Punkt. Im Raster ist die oberste Zeile trotzdem eine ganze Reihe von 2 160 Zellen mit verschiedenen Längen.

Für das neuronale Netz sind das 2 160 verschiedene Eingaben für einen einzigen Ort. Am Südpol ist es genauso.

Beides liegt an der Art, wie wir Orte beschreiben: Das Rechteck der Weltkarte hat Ränder, die Erdkugel hat keine.

Der Punkt auf der Kugel

Die Lösung: Man beschreibt einen Ort nicht durch zwei Winkel (Länge, Breite), sondern durch seine Lage im Raum.

Dazu stellt man sich die Erde als Kugel mit dem Radius 1 vor, mit dem Erdmittelpunkt als Ursprung. Jeder Ort ist dann ein Punkt auf dieser Kugel und hat drei Koordinaten x, y und z.

Eine Kugel mit drei Achsen: x zeigt zum Punkt 0° Ost, 0° Nord, y zu 90° Ost, 0° Nord, z zum Nordpol. Regensburg ist als Punkt auf der Kugel markiert. Rechts die Umrechnungsformeln und die Werte für Regensburg: x = 0,64, y = 0,14, z = 0,75.

Aus Länge und Breite rechnet man sie so aus:

\[ x = \cos(\text{Breite}) \cdot \cos(\text{Länge}) \]
\[ y = \cos(\text{Breite}) \cdot \sin(\text{Länge}) \]
\[ z = \sin(\text{Breite}) \]

Was die drei Formeln bedeuten, zeigt das Beispiel Regensburg Schritt für Schritt:

Drei Abschnitte. 1: In der Seitenansicht liegt Regensburg 49° über dem Äquator; daraus folgen die Höhe z = sin(49°) = 0,75 und der Abstand zur Erdachse r = cos(49°) = 0,66. 2: Von oben auf den Nordpol gesehen liegt Regensburg auf einem Kreis mit Radius 0,66, um 12,1° gegen die Richtung 0° Ost gedreht; der Anteil in Richtung 0° Ost ist x = 0,66 · cos(12,1°) = 0,64. 3: Der Anteil in Richtung 90° Ost ist y = 0,66 · sin(12,1°) = 0,14.

  1. Die Breite bestimmt die Höhe. Je weiter nördlich ein Ort liegt, desto höher liegt er über der Ebene des Äquators: z = sin(Breite). Gleichzeitig rückt er näher an die Erdachse heran; der Abstand zur Achse ist r = cos(Breite).
  2. Die Länge verteilt diesen Abstand auf zwei Richtungen. Von oben auf den Nordpol gesehen liegen alle Orte gleicher Breite auf einem Kreis mit dem Radius r. Die Länge ist der Winkel auf diesem Kreis. Der Anteil in Richtung 0° Ost ist x = r · cos(Länge).
  3. Der Rest zeigt in Richtung 90° Ost: y = r · sin(Länge).

Setzt man r = cos(Breite) ein, ergeben sich genau die drei Formeln oben.

Ein paar Beispiele:

Ort Länge Breite x y z
Golf von Guinea 0° 0° 1 0 0
Indischer Ozean 90° O 0° 0 1 0
Nordpol beliebig 90° N 0 0 1
Regensburg 12,1° O 49,0° N 0,64 0,14 0,75
Pazifik, Punkt A 179,9° O 0° −1,000 +0,002 0
Pazifik, Punkt B 179,9° W 0° −1,000 −0,002 0

Die beiden Punkte an der Datumsgrenze haben jetzt fast dieselben Zahlen, genau wie es ihrer Lage auf der Erde entspricht. Und am Nordpol ist es egal, welche Länge man einsetzt: Weil cos(90°) = 0 ist, kommt immer (0, 0, 1) heraus – ein Ort, eine Beschreibung.

Kurz gesagt: Wer auf der Erde nah beieinander liegt, hat jetzt auch ähnliche Koordinaten. Es gibt keine Ränder und keine Naht mehr, über die das Netz stolpern könnte.

Der Preis ist gering. Statt zwei Eingaben hat das Netz drei, und jedes Neuron der ersten Schicht braucht ein Gewicht mehr – bei 128 Neuronen sind das 128 zusätzliche Gewichte. Aus den 50 049 Gewichten des einfachen Netzes aus Kapitel 2 werden so 50 177.

Was das ausmacht

Wie groß der Unterschied ist, zeigt ein Vergleich: ein neuronales Netz mit derselben Architektur, ein einfaches MLP (Vorlage Plain MLP) mit 4 versteckten Schichten, dasselbe Raster, dasselbe Training – einmal mit Länge und Breite, einmal mit Kugelkoordinaten als Eingabeformat.

Das Bild zeigt den Pazifik zu beiden Seiten des 180. Längengrades.

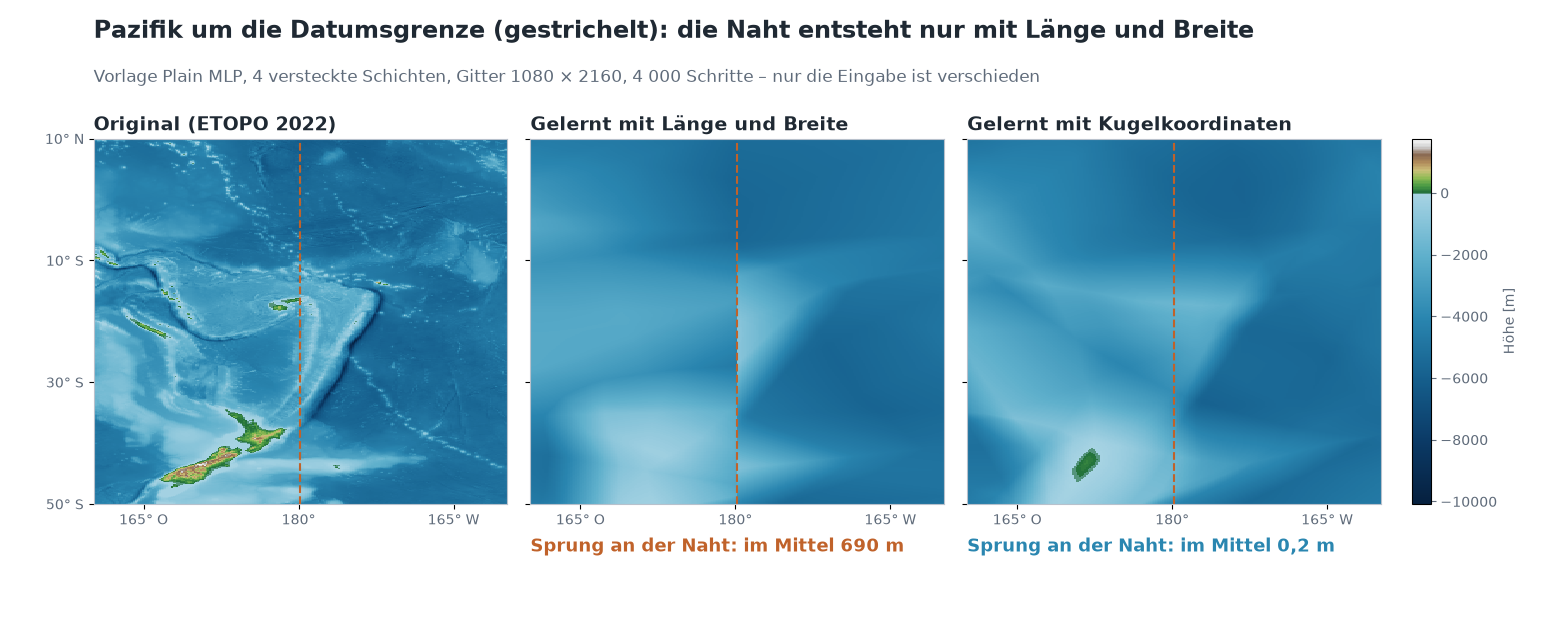

Drei Karten des Pazifiks zwischen 160° Ost und 160° West, von 50° Süd bis 10° Nord, mit dem 180. Längengrad als gestrichelter Linie. Links das Original mit Tiefseegräben und Neuseeland. In der Mitte das mit Länge und Breite gelernte Netz: An der gestrichelten Linie verläuft eine senkrechte Kante, links davon ist es heller als rechts. Rechts das mit Kugelkoordinaten gelernte Netz: keine Kante an der Linie.

Mit Länge und Breite hat das Netz an der 180°-Linie eine sichtbare Naht: Die Höhe springt dort, obwohl das Gelände auf beiden Seiten weitergeht. Entlang der ganzen Linie vom Süd- zum Nordpol beträgt der Sprung im Mittel 690 m. Mit Kugelkoordinaten verschwindet er fast vollständig: im Mittel 0,2 m.

Beide Netze sind fast gleich groß (50 049 und 50 177 Gewichte) und gleich lange trainiert.

Ausprobieren

Wählen Sie in der Seitenleiste unter 2 · Network die Vorlage Plain MLP (fails on purpose) und klappen Sie Architecture details auf.

Ganz oben steht Coordinate input. Voreingestellt ist xyz – die Kugelkoordinaten aus diesem Kapitel. Die Alternative lonlat gibt Länge und Breite direkt ins Netz.

Seitenleiste mit aufgeklappten Architecture details: Die Auswahl Coordinate input ist geöffnet und zeigt die beiden Möglichkeiten xyz und lonlat.

Trainieren Sie zum Vergleich erst einmal mit lonlat – das ist das Netz aus Kapitel 2 – und sehen Sie sich im Reiter Maps & Error die Fehlerkarte am rechten und linken Rand an.

Trainieren Sie dann erneut mit xyz und vergleichen Sie. Der gewichtete RMSE sinkt dabei von rund 700 m auf rund 600 m (siehe Anhang).

Im Reiter Globe 3D lässt sich die Erde drehen. Stellen Sie den Regler View direction (longitude) auf 180: Dann schauen Sie direkt auf die Naht.

Ideen zum Weiterprobieren

  • Auf der Fehlerkarte nicht nur auf die Naht achten, sondern auch auf die Polargebiete: Wie sieht die Antarktis mit lonlat und mit xyz aus?
  • Unter 1 · Data die Grid resolution klein stellen (180 × 360), damit das Training schnell geht, und mehrmals zwischen lonlat und xyz wechseln.
  • Einen bekannten Ort in Kugelkoordinaten umrechnen, zum Beispiel mit dem Taschenrechner und den Formeln oben. Bei welchen Orten ist x negativ, wo y, wo z?
